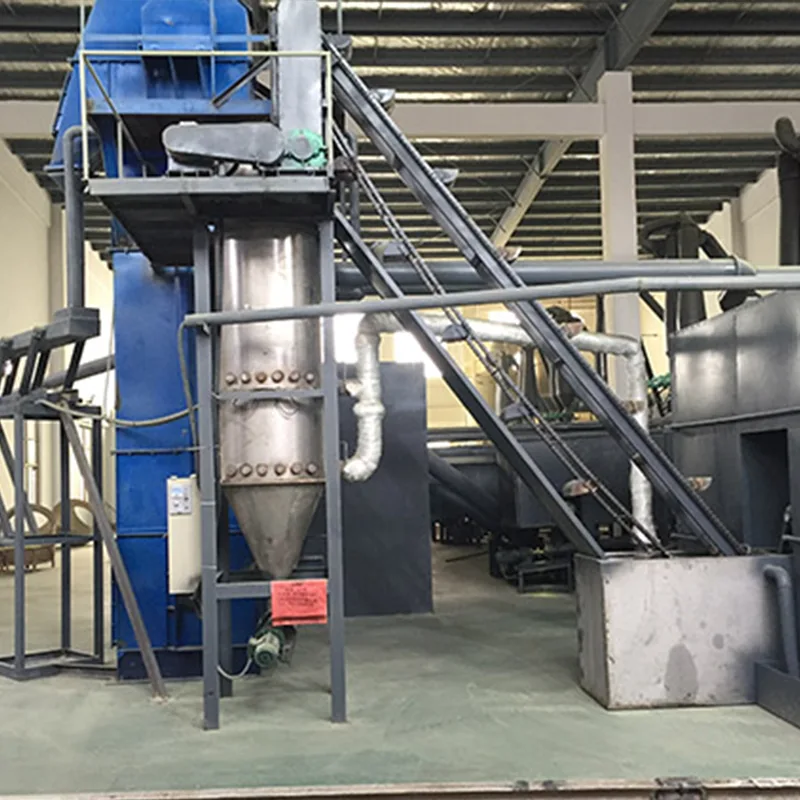

Rozumné vybavení TBLS

V průmyslu výroby materiálů pro olověné baterie je klíčovou přísadou tribazický síran olovnatý (TBLS) a jeho výrobní proces zahrnuje několik kroků, včetně reakce, filtrace a sušení. Reasonable TBLS Equipment je systém pro monitorování a řízení zařízení speciálně vyvinutý pro výrobní linky TBLS.

Toto zařízení Reasonable TBLS využívá jako svou základní platformu průmyslový konfigurační software Siemens WINCC V7.3SE. Komunikuje s provozními zařízeními prostřednictvím PLC, aby dosáhl funkcí, jako je monitorování stavu výroby, řízení teploty, řízení motoru a záznam výrobních dat.

Jako továrna v Číně integrujeme řízení zařízení prostřednictvím průmyslového automatizačního systému, který umožňuje zařízení Reasonable TBLS poskytovat stabilní možnosti monitorování výroby v rámci výrobní linky TBLS, což společnosti pomáhá centrálně řídit provozní stav kritického zařízení.

Přehled procesu výrobní linky TBLS

Krok 1: Reakce v kaši

Spusťte suspenzní reaktor, přidejte oxid olovnatý a vodu ve správném poměru a důkladně promíchejte. Směs se čerpá do reakční nádoby a po ukončení reakce vstupuje do impregnační nádoby.

Krok 2: Filtrace a odvodnění

Suspenze TBLS v impregnační nádobě je čerpána do deskového a rámového kalolisu. Přibližně po 1–2 hodinách filtrace se vytvoří vločky a voda se odstraní.

Krok 3: Bleskové sušení

Materiál se suší pomocí horkovzdušné pece vytápěné plynem, bleskové sušárny a dmychadla, přičemž se nakonec vytvoří bílý práškový trojsytný síran olovnatý.

Kolekce produktů

Vysušený prášek se shromažďuje přes Cyclone 1# a Cyclone 2# a poté se balí.

Struktura řídicího systému

Zařízení

Rongsheng Reasonable TBLS Equipment poskytuje kompletní průmyslové monitorovací rozhraní, které operátorům pomáhá pochopit provozní stav výrobního zařízení v reálném čase.

Hlavní ovládací rozhraní

Uvítací obrazovka

Zobrazuje stav připojení systémů PLC a WINCC a poskytuje základní informace během spouštění systému.

Obrazovka stavu výroby

Zobrazuje provozní stav zařízení:

Zelená: Zařízení běží

Šedá: Zařízení zastaveno

Zobrazuje také klíčové výrobní parametry:

Reakční teplota konvice

Teplota rychlého sušení

Teplota horkovzdušné pece

Proud motoru ventilátoru

Obrazovka nastavení parametrů

Používá se pro řízení provozu výrobního zařízení a nastavení parametrů, včetně:

Regulace teploty

Ovládání motoru

Pulzní ovládání

Zařízení Start/Stop Control

Funkce řídicího modulu

Modul monitorování teploty a proudu

Tato oblast zobrazuje údaje o teplotě a proudu motoru pro každou výrobní oblast.

Modul řízení teploty

Každé topné zařízení má nezávislé regulační funkce, včetně:

Ovládání Start/Stop

Nastavení teploty

Ochrana proti teplotní hysterezi

Například: Teplota bleskového sušení nastavená na 450 °C; Hodnota hystereze horní meze 3°C; Hodnota hystereze dolní meze 2°C

Systém automaticky zastaví ohřev, když teplota překročí 453°C a znovu se spustí, když teplota klesne pod 448°C.

Řídicí modul motoru

Každý motor je vybaven nezávislými tlačítky start a stop a zobrazuje se provozní stav zařízení:

Zelená: Běh

Červená: Zastaveno

Ovládání šroubového dopravníku

Šnekový dopravník se zásobníkem podporuje:

Místní ovládání

Dálkové ovládání

Ovládání počítače

Pulzní řídicí systém

Pulzní řídicí systém v zařízení EquipmentRongsheng Reasonable TBLS Equipment se používá hlavně pro řízení systému odstraňování prachu.

Pulsy jsou rozděleny do tří skupin:

12cestný pulz

3-cestný pulz

5-cestný pulz

Mezi nastavení parametrů patří:

Interval: Obvykle 60 sekund

Šířka pulzu: Obvykle 2–3 sekundy

Technické výhody: Řízení průmyslové automatizace

Prostřednictvím integrace systému PLC a WINCC je dosaženo centralizovaného monitorování a řízení výrobních zařízení.

Sledování výrobních dat v reálném čase

ZařízeníRongsheng Reasonable TBLS Zařízení může zaznamenávat teplotu, proud a provozní stav zařízení pro pohodlné řízení výroby.

Poplašný systém

Pokud dojde k poruše zařízení, systém zobrazí příslušné informace o zařízení na rozhraní alarmu.

Řízení přístupu k parametrům

Systém používá řízení přístupu pomocí uživatelského jména a hesla k zajištění bezpečnosti kritických výrobních parametrů.
