Popis výrobku

Produkční linka červeného olova využívá nový proces zahrnující nepřetržité tání a rozmělnění v bartonské peci, granulaci a hluboké oxidaci a rychlé chlazení v pohyblivém lůžku. S využitím kalcinace pohybujícího se postele a rychlého chlazení se pevné částice pohybují nepřetržitě dolů v hustém stavu a vyhýbají se kolizám a intenzivnímu tření, což má za následek velmi nízkou míru rozbití. Reaktor pohyblivého lože má vysokou tepelnou setrvačnost a minimální kolísání teploty, plně splňuje požadavky na reakční teplotu. Doba rezidence materiálu v pohyblivém lůžku je dlouhá a jednotná a zajišťuje dlouhou reakční dobu. Protiproudová výměna tepla mezi materiálem a horkým plynovým plynem řídí teplotu výfukových plynů, účinně využívá tepelnou energii a udržuje jednoduchý systém. V posteli se materiál postupně pohybuje z nízké teploty na vysokou teplotu a poté zpět na nízkou teplotu, což eliminuje tvorbu olověné páry. Ve srovnání s metodou elektrické pece tento proces spotřebovává pouze 30% energie a stojí pouze 20% původního procesu.

Proces výroby zařízení zahrnuje nepřetržitý proces tání a pulverizace bartonské pece, následovaný granulací, následovanou hlubokou oxidací a rychlým chlazením v pohyblivém lůžku. S využitím kalcinace pohybujícího se postele a rychlého chlazení se pevné částice neustále pohybují dolů v hustém stavu, vyhýbají se kolizím a intenzivnímu tření, což vede k velmi nízké míře zlomení. Reaktor pohyblivého lože se může pochlubit vysokou tepelnou setrvačností a minimálními kolísáním teploty, plně splňuje požadavky na reakční teplotu. Doba rezidence materiálu v pohyblivém lůžku je dlouhá a rovnoměrně distribuovaná, což zajišťuje dlouhou reakční dobu. Protiproudová výměna tepla mezi materiálem a horkým plynovým plynem řídí teplotu výfukových plynů, účinně využívá tepelnou energii a udržuje jednoduchý systém. V posteli se materiál postupně pohybuje z nízké teploty na vysokou teplotu a poté zpět na nízkou teplotu, což eliminuje tvorbu olověné páry. Ve srovnání s metodou elektrické pece tento proces spotřebovává pouze 30% energie a má pouze 20% nákladů na energii původního procesu.

1.. Barton Milling Section

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Olověný vozík velká / malá kombinace	4	Rám Q235, 10# kanálový ocel, Plochý deska 10 mm	Huarong	NSK ložiska (6206/6207), Universal Motor (sekundární energetická účinnost), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8t/set	0,75 kW/jednotka
2	Olovo tavící pec	4	Nerezová ocel pece Core 310S, Tloušťka 12 mm, Shell 3mm, Obal pec 12mmq235, Vytápěcí trubice 310Sφ16mm*1,5 mm, Izolační vrstva 300 mm	Huarong	Vnitřní vytápění a externí vytápění, Teplota designu zařízení je 0-550 ℃, vybaveno teplotním senzorem	130011001650	1,5t/set	Externí18kw/jednotka Interní 24 kW/jednotka
3	Busφ1380	4	310S nerezová ocel, Nerezová ocel Barrelφ12mm 304, spodní 200 mm, Vnější skořápka q235 3 mm, Izolační vrstva 80 mm, Hlavní hřídel 15 mm	Huarong	310S z nerezové oceli (odolává teplotě 1180 ° C), Universal Motor (úroveň energetické účinnosti 2), Ložiska NSK, rozsah konstrukčního rozmezí zařízení 0-600 ° C, vybaveno teplotním senzorem, rychlostí 210 ot / min	270018002550	3.0T/set	30 kW/jednotka
4	Kontrolní skříň	4	1,5 mm pro tělo krabice a 2,0 mm pro dveřní panel	Šanghaj Haofuman	Withplc a dotyková obrazovka	8008002000	0,2/jednotka

2. sekce granulace

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	mlýnek	4	Rychlost vřetena 3900R/min, Broušení jemnosti 320 Mesh, Výstup 480 kg/h, Objem vzduchu na výstupu 2170 m³/h (bez zatížení), Rychlost vzduchu při výstupu 35 m/s (bez zatížení)	Changzhou Wuhan Airlines	Včetně rámu, krytu, kompenzátor, absorbér šoku, V-BeltC4064	1100580840	1,5t/set	30 kW/jednotka
2	30kw motor	4	Sekundární energetická účinnost	globální	Kladka
3	Granulační stroj	4	Barrel Sus304 (6 mm), rám 16#	Huarong	Vybaven prachovou komorouq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Motor Huanqiu (sekundární energetická účinnost)	280012502000	1,4T/jednotka	7,5 kW/jednotka
4	výtah	1		Plastové zázraky Yangzhou	Uhlíková ocel, Kbelík na kovový řetězec (nerezová ocel)	10005006000	2,5t/set	3kw/jednotka
5	Sukně	2	Délka: 9500 mm, šířka (přepravní povrch) 400 mm, Rychlost 10 m/min	Plastové zázraky Yangzhou	Uhlíková ocel, hrana sukně PVC, plně uzavřený dvěma násypky a přijímáním koryta, Výstup 40t/den	9500400500	1,5T/jednotka	3kw/jednotka
6	Ovládací pole (s dotykovou obrazovkou)	2		Šanghaj Haofuman		43010001000	0,1T/jednotka
7	Skladovací nádrž	1	SUS304 (3 mm), Svazek 1,8 m³	Huarong		Φ1200*7000	2t/jednotka

3. Sekce odstranění prachu

Sériové číslo

Název zařízení

Počet jednotek

Parametry zařízení

Výrobce

Poznámka

Rozměry

hmotnost

moc

1

72-bag-tašta sběratel prachu

10

Filtrační oblast 54㎡,

Koncentrace prachu <15g/m³,

Účinnost 99,5%, box Q235 (3 mm)

Huarong

Včetně pulzní tašky,

ovladač,

separátor olejové vody,

Universal Motor (úroveň energetické účinnosti 2),

NSK ložisko (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5t/jednotka

1,5 kW/jednotka

2

11kw fanoušek

6

Housing Q235 (4 mm)

Nantong Gaonan

Včetně importu a vývozu,

Globální motor (sekundární energetická účinnost)

1000*800*1500

0,4T/jednotka

11 kW/jednotka

4. Screeningová část

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Hexagonální síto	2	Housing Q235 (3 mm), Screen Sus304 (10 Mesh, 18 Mesh)	Huarong	NSK6312, strojové nohy 120603 čtvereční trubice, Motor Huanqiu (sekundární energetická účinnost), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1,5t/set	1,5 kW/jednotka
2	Drtič	2	Bydlení Q235 (12 mm), Obrazovka SUS304 (12 Mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Motor Huanqiu (sekundární energetická účinnost)	1000300400	0,3T/jednotka	2,2 kw/jednotka
3	Hopper	20	Válec Q235 (3 mm), Machine Foot L5#, objem 0,15㎡	Huarong		Q159*5000	1.1T/jednotka
4	Ovládací schránka	2		Šanghaj Haofuman	Withplc a dotyková obrazovka	43010001000	0,1/jednotka
5	Přenos šéfovaru	6	Shell materiál SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Motor Huanqiu (sekundární energetická účinnost), NSKFC207	Φ159*4000	0,8t/set	1,5 kW/jednotka

5. Sekce slinování

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Slinování pohyblivé postele	6	Válec bodyφ650 mm, materiál SUS304 (6 mm), oxidační délka 8m, Ovládání teplotního senzoru 17 bodů	Huarong	Včetně hlavní potrubí, plynového ventilu, kompenzátor, motýl ventil	1200*7500	2,5t/set
2	Skleněná rototor	6	plyn	Dongtai Instrument Factory		15005001500	0,3T/jednotka
3	Polofinitní produkt silo	6	Barrel Q235 (3 mm)	Huarong		Φ800*1200	0,3T/jednotka
4	Palivová peceelektrická pec	6	Shell SUS310S (6 mm), Vytápěcí trubice SUS310S, φ12,5*1,5	Huarong		Φ400*2500	0,8t/set	80 kW/jednotka
5	72-bag-tašta sběratel prachu	6	Filtrační oblast 54㎡, Koncentrace prachu <15g/m³, Účinnost 99,5%, Box Q235 (3 mm)	Huarong	Včetně pulzní tašky, ovladače, separátor olejové vody, Universal Motor (úroveň energetické účinnosti 2), NSK ložisko (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2,5t/jednotka	1,5 kW/jednotka

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
6	11KWFAN	6	Housing Q235 (4 mm)	Nantong Gaonan	Včetně importu a vývozu, Globální motor (sekundární energetická účinnost)	10008001500	0,4T/jednotka	11 kW/jednotka
7	L51 kořenového dmychadla	6	Rychlost 980r/min, Vstupní tok 13,6 m³/min, vybaveno šestistátním motorem 380V11KW	Shandong Ruibo	Včetně vstupních a výstupních tlumičů a základny	100008001000	1t/jednotka	15kw/jednotka
8	Chladicí postel	6	Barrel Q235 (6 mm)	Huarong		8005001000	0,3T/jednotka
9	Silo hotového produktu, vibrační stroj	6	Barrel Q235 (6 mm)	Huarong		400400500	0,1T/jednotka
10	Ovládací skříň (Withplc, dotyková obrazovka)	3		Šanghaj Haofuman		4508001850	0,25/jednotka

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
11	Spirálový šnek	6	Housing Q235, Φ89*4,5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Motor Huanqiu (sekundární energetická účinnost)	8008001600	0,3T/jednotka	0,75 kW/jednotka
12	Podavač	2	Housing Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Motor Huanqiu (sekundární energetická účinnost)	40040015000	0,8t/set	2,2 kw/jednotka
13	Úložný box	1	Housing Q235 (6 mm)	Huarong			1t/jednotka
14	Počítače a monitory	1		značka

6. Sekce sběru prachu výfukových plynů

Sériové číslo	Název zařízení	Počet jednotek	Poznámka	Rozměry	hmotnost
1	Místnost před léčbou	1
2	Q = 75000 m3/h	1	S diferenciálním tlakem a řadičem programu čištění
3	HEPA filtr	27
4	indukovaný tažný ventilátor	1	Q = 75000 m3/h, P = 3800PA variabilní frekvenční motor, K = 110-132KW
5	Testovací platforma	1
6	Výfuková trubka a dobře rám	1	φ1450*4 mm h = 18 m
7	Elektronický řídicí systém	1	Invertor Delta

Proces výrobní linky Granular Red olova:

Red Lead Production Line Equipment

Seznam vybavení pro rozdrcení granule rozdrcené výrobní linky (Special)

Drtivá část

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Silo, šroubovací dopravník	2	Bydlení Q235, φ89*4,5	Huarong	Rychlost reguluje motor	8008001600	0,3T/jednotka	1,5 kW/jednotka
2	Ultratefine RULVERIZER	2	Rychlost vřetena 3900R/min, Broušení jemnosti 320 Mesh, Výstup 480 kg/h, Objem vzduchu na výstupu 2170 m³/h (bez zatížení), Rychlost vzduchu při výstupu 35 m/s (bez zatížení)	Shengzhou, Zhejiang	Včetně rámu, krytu, kompenzátoru, absorbér šoku, Universal Motor (sekundární energetická účinnost)	22009001800	1,5t/set	Hostitel 22KW/UNIT Prodloužení 4 kW/jednotka
3	72-bag-tašta sběratel prachu	2	Filtrační oblast 54㎡, Koncentrace prachu <15g/m³, Účinnost 99,5%, Box Q235 (3 mm)	Huarong	Včetně pulzní tašky, ovladače, odlučovač olejové vody, elektrický ventil, Universal Motor (úroveň energetické účinnosti 2), NSK ložisko (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/jednotka	1,5 kW/jednotka
4	18,5 kW ventilátor	2	Housing Q235 (4 mm)	Nantong Gaonan	Včetně importu a vývozu, globálního motoru (sekundární energetická účinnost)	12006001500	0.6T/unit	18,5 kW/jednotka
5.	72-bag-tašta sběratel prachu	2	Filtrační oblast 54㎡, Koncentrace prachu <15g/m³, Účinnost 99,5%, Box Q235 (3 mm)	Huarong	Včetně pulzní tašky, ovladače, odlučovač olejové vody, elektrický ventil, Universal Motor (úroveň energetické účinnosti 2), NSK ložisko (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/jednotka	1,5 kW/jednotka

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
6	Ovládací pole (Withplc, dotyková obrazovka)	2		Šanghaj Haofuman		43010001000	0,1/jednotka
7	7,5kw ventilátor	2	Housing Q235 (4 mm)	Nantong Gaonan	Včetně importu a vývozu, Globální motor (sekundární energetická účinnost)	600600800	0,3T/jednotka	7,5 kW/jednotka
8	Gravity Automatické obalové stroje	2	Balení kapacity: 40-100 pytlů/hodinu, Váhavý rozsah: 25 kg/taška, Přesnost vážení ± 0,2-0,3%, Power 5,5 kW	WUXI BANGYAO	Rychlost šití: 1800 ot / min, Tloušťka šití: 8 mm, Délka stehu: 6,5-11mm, Automatické lámání vlákna	200010002500	1,5t/set	5,5 kw/jednotka
9	Hvězdný podavač	4	V = 60-80 ℃, Tlak vzduchu 7236, průtok 3167, Rychlost 2800r/min	Jiangyin Fuxin		400*800	0,2T/jednotka	1,5 kW/jednotka
10	Skladovací nádrž	2	SUS304 (6 mm), Svazek 1,8 m³	Huarong	Barrel Sus304 (6 mm)	Φ1800*3000	1,2T/jednotka

Udržení procesu výrobní linky:

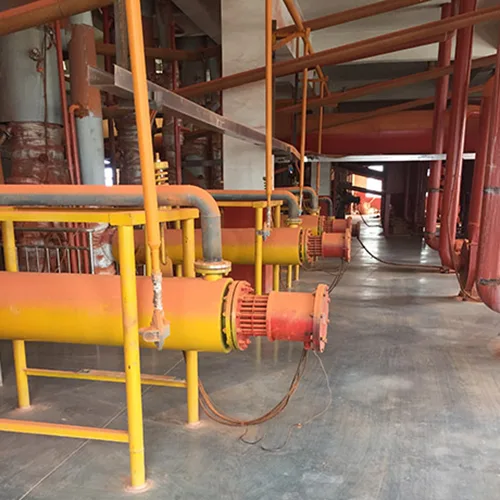

Red Lead Production Line Equipment

V konkurenčním průmyslovém prostředí je zásadní efektivní a spolehlivé výrobní zařízení. Zařízení pro výrobu červených olovo je navrženo tak, aby splňovalo nejvyšší výrobní standardy, což zajišťuje konzistentní kvalitu a optimální účinnost. Níže uvádíme komplexní přehled klíčových funkcí a specifikací tohoto pokročilého zařízení.

Klíčové vlastnosti zařízení pro výrobu červeného olova

· Zpracování s vysokou přesností: Zajišťuje, že produkovaný červený olovo splňuje nejpřísnější standardy kvality.

· Energetická účinnost: minimalizuje provozní náklady při zachování výrobní produkce.

· Uživatelsky přívětivá operace: Intuitivní uživatelské rozhraní usnadňuje operátorům řízení a sledování výrobního procesu.

· Návrh přátelský k údržbě: Snadný přístup k údržbě, zajištění minimálního prostojů a maximální produktivity.

· Přizpůsobitelné parametry: Operátoři mohou upravit klíčové parametry, jako je teplota, tlak a rychlost, aby se optimalizovaly výrobní podmínky.

· Robustní konstrukce materiálu: Postaveno s vysoce kvalitními materiály, které vydrží drsné provozní podmínky a zajišťují dlouhověkost.

Proč si vybrat vybavení výroby červeného olova?

· Optimalizovaný výkon: Zajišťuje, že se červené olovo vyrábí s nejvyšší možnou kvalitou a splňuje požadavky moderních průmyslových standardů.

· Nákladově efektivní: Navzdory svým pokročilým funkcím je vybavení navrženo tak, aby bylo nákladově efektivní a nabízí vysokou návratnost investic.

· Všestrannost: Vhodná pro širokou škálu aplikací, od tradičních průmyslových odvětví po rozvíjející se odvětví.

· Podpora a služba: Podporováno komplexní podporou a službou a zajištění toho, aby se uživatelé mohli spolehnout na zařízení pro dlouhodobé operace.
