Popis výrobku

V neustále se vyvíjejícím krajině produkční technologie vyžaduje pobyt vpřed nejmodernější vybavení. Nové zařízení pro výrobu vedení Red Lead je navrženo tak, aby splňovalo nejvyšší standardy výkonu, spolehlivosti a efektivity. Tento pokročilý systém je přizpůsoben výrobě Red Lead, kritická součást v mnoha průmyslových aplikacích. Níže uvádíme podrobný přehled o klíčových funkcích a specifikacích tohoto špičkového vybavení.

Produkční linka červeného olova využívá nový proces zahrnující nepřetržité tání a rozmělnění v bartonské peci, granulaci a hluboké oxidaci a rychlé chlazení v pohyblivém lůžku. S využitím kalcinace pohybujícího se postele a rychlého chlazení se pevné částice pohybují nepřetržitě dolů v hustém stavu a vyhýbají se kolizám a intenzivnímu tření, což má za následek velmi nízkou míru rozbití. Reaktor pohyblivého lože má vysokou tepelnou setrvačnost a minimální kolísání teploty, plně splňuje požadavky na reakční teplotu. Doba rezidence materiálu v pohyblivém lůžku je dlouhá a jednotná a zajišťuje dlouhou reakční dobu. Protiproudová výměna tepla mezi materiálem a horkým plynovým plynem řídí teplotu výfukových plynů, účinně využívá tepelnou energii a udržuje jednoduchý systém. V posteli se materiál postupně pohybuje z nízké teploty na vysokou teplotu a poté zpět na nízkou teplotu, což eliminuje tvorbu olověné páry. Ve srovnání s metodou elektrické pece tento proces spotřebovává pouze 30% energie a stojí pouze 20% původního procesu.

Transformace stavu olova:

(1) Nejprve tání elektrolytického olova č. 1, pracovníci č. 1 na vodivém přívodním stroji umístí do olověné pece pro tání (tento proces je přerušovaná výroba, cyklus krmení je 10-12 minut a 52 kg materiálu se pokaždé krmí). První tání olova se zahřívá na asi 480 ℃ (proces tání olova je elektricky zahříván). Elektrolytické olovo se roztaví do kapaliny a teče do pece s pecí přes utěsněnou trubku. Proces tání olova je zcela utěsněn, není generován žádný kouř olova, všechny materiály se přenášejí a není generována žádná struska olova.

(2) Pokupový prášek sběratele kapaliny a sběratelského sběratele prachu je aktivním materiálem pro výrobu olověných bateriových desek. Je to práškový materiál kovového olova s vrstvou PBO na povrchu. Vytváří se čistým olovem prostřednictvím specifického procesu tepelné oxidace. Kapalná vodička z pece na tání olova vstupuje do pece, kde se míchá a otočí vysokou rychlostí odstředivou silou, přičemž udržuje teplotu přibližně 450-480 ° C. Při záporném tlaku je do pece vtažen vnější vzduch. Rotace oběžného kola zajišťuje, že se olovo a vzduch přicházejí do vzájemného kontaktu a vytvářejí jemný olověný prášek s požadovaným oxidačním stupněm. Olovo na povrchu olověné kapaliny je oxidováno do oxidu olova, práškové látky s nízkou specifickou hmotností, která snadno vznáší (a obsahuje malé množství olova). Původně oxidovaný olověný prášek se potom transportuje míchacím šnekem přes sekundární separátor cyklónu a filtru sáčku, kde je peletizován a poté odeslán do oxidační pece. Tato výrobní linka má indukovaného tažného ventilátoru na filtrační jednotce Cyclone a Bag. Hlavní práškový stroj, sběratel prachu a oxidační pec jsou provozovány pod negativním tlakem. Tento proces generuje olovnatý dýmový, který je zachycen separátorem cyklónu a filtrem sáčků a převezen do skladovacího sila spolu s původně oxidovaným olověným práškem.

Klíčové procesní parametry pro výrobu červeného olova:

1) Teplota rozpuštění pece olova je nastavena na 530 ° C během normální produkce.

2) Teplota pulverizující pece je řízena mezi 430-540 ° C, proud je kontrolován mezi 19-30A a indukovaný tahový proud je kontrolován mezi 9-14a. Teplota a tlumič by měly být podle toho upraveny na základě skutečných podmínek. PB% pulverizujícího pece propuštěného prášku by mělo být řízeno pod 10%.

3) Granulační buben by měl pracovat po dobu nejméně 20 minut a velikost částic by měla být kontrolována mezi 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, provincie Jiangsu, průmyslový park Jingjiang

4) Při normální produkci oxidační pece uzavřeného pohybujícího se postele je teplota spalovací komory řízena mezi 600–950 ° C pro pece na zemní plyn a 400-750 ° C pro elektrické pece. Teploty horních, středních, dolních a dolních sekcí pohyblivého lože jsou ovládány takto:

Teplota vstupního vstupu horního řezu: 360-530 ° C, Oxidační teplota horní části: 420-530 ° C; Vstupní plyn středního řezu Teplota: 360-530 ° C, Oxidační teplota středního řezu: 400-500 ° C; Dolní část vstupní teplota v přístupu do oxidace: 400-530 ° C, oxidační teplota spodní části: 400-500 ° C; Teplota vstupního plynu s nižším sekcí: 340-510 ° C, Oxidační teplota dolního sekce: 340-510 ° C. Teploty každé části jsou primárně založeny na oxidační teplotě. Průtok výboje hotového produktu je řízen při 3,4 kg/m.

Proces výroby je popsán takto: Elektrolytické olovo č. 1 je ručně umístěno na dopravním pásu a roztaveno v tavicí peci olova (tento proces je přerušovaný, s cyklem krmiva 10-12 minut a 52 kg olova na náboj). Tání tání se zahřívá na přibližně 480 ° C (během procesu tání olova se používá elektrické zahřívání). Elektrolytické olovo se roztaví do kapalného stavu (vytvoří se stopové množství olověné strusky) a poté protéká utěsněným potrubím do následné Barton Pulverizující pece. Proces tání olova je zcela uzavřen a generuje žádný olověný kouř ani prach. Všechny materiály jsou plně přenášeny. Po pulverizující peci je přidán válečkový granulátor. Jakmile olověný prášek vstupuje do granulátoru, automaticky se automaticky přidá malé množství neutrální vody, které slouží jako pořadač pro následné procesy slinování a oxidace, což udržuje negativní tlak v oxidační peci. Při teplotě místnosti je granulovaný olověný materiál produkovaný procesem rozmělnění nepřetržitě vypouštěn z granulátoru a automaticky se přivádí do slizovací a oxidační pece. Granulátor bubnu je zcela zapečetěn a vybaven zařízením automatického krmení (sčítání vody). Výše je nainstalován sběratel plynu. Vygenerovaný výfuk olova se shromažďuje a ošetřuje ve filtru sáčku. Zadržený olověný prach se vrátí do procesu rozmělnění a výfukový plyn se ošetřuje vodním sprejem před vypouštěním zásobníkem výfukového plynu. Výfukové plyny generované roztroušenou pecí, oxidační pecí, drtičem a sekcemi obalu se ošetřují sáčky. Ponechaný olověný prach je potom předán do sekce granulace bubnu, ošetřený ve vysoce účinném sběrateli prachu a vrátí se do pulverizující pece. Výfukový plyn pak vstoupí do systému vodního spreje. Zadržený olověný dýmový prach, ošetřený ve filtru sáčku, se vrátí do sekce pro rozmělnění a balení a výfukový plyn vstupuje do systému vodního spreje.

1.. Barton Milling Section

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Olověný vozík velká / malá kombinace	4	Rám Q235, 10# kanálový ocel, Plochý deska 10 mm	Huarong	NSK ložiska (6206/6207), Universal Motor (sekundární energetická účinnost), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0,8t/set	0,75 kW/jednotka
2	Olovo tavící pec	4	Nerezová ocel pece Core 310S, Tloušťka 12 mm, Shell 3mm, Obal pec 12mmq235, Vytápěcí trubice 310Sφ16mm*1,5 mm, Izolační vrstva 300 mm	Huarong	Vnitřní vytápění a externí vytápění, Teplota designu zařízení je 0-550 ℃, vybaveno teplotním senzorem	130011001650	1,5t/set	Externí18kw/jednotka Interní 24 kW/jednotka
3	Busφ1380	4	310S nerezová ocel, Nerezová ocel Barrelφ12mm 304, spodní 200 mm, Vnější skořápka q235 3 mm, Izolační vrstva 80 mm, Hlavní hřídel 15 mm	Huarong	310S z nerezové oceli (odolává teplotě 1180 ° C), Universal Motor (úroveň energetické účinnosti 2), Ložiska NSK, rozsah konstrukčního rozmezí zařízení 0-600 ° C, vybaveno teplotním senzorem, rychlostí 210 ot / min	270018002550	3.0T/set	30 kW/jednotka
4	Kontrolní skříň	4	1,5 mm pro tělo krabice a 2,0 mm pro dveřní panel	Šanghaj Haofuman	Withplc a dotyková obrazovka	8008002000	0,2/jednotka

2. sekce granulace

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	mlýnek	4	Rychlost vřetena 3900R/min, Broušení jemnosti 320 Mesh, Výstup 480 kg/h, Objem vzduchu na výstupu 2170 m³/h (bez zatížení), Rychlost vzduchu při výstupu 35 m/s (bez zatížení)	Changzhou Wuhan Airlines	Včetně rámu, krytu, kompenzátor, absorbér šoku, V-BeltC4064	1100580840	1,5t/set	30 kW/jednotka
2	30kw motor	4	Sekundární energetická účinnost	globální	Kladka
3	Granulační stroj	4	Barrel Sus304 (6 mm), rám 16#	Huarong	Vybaven prachovou komorouq235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Motor Huanqiu (sekundární energetická účinnost)	280012502000	1,4T/jednotka	7,5 kW/jednotka
4	výtah	1		Plastové zázraky Yangzhou	Uhlíková ocel, Kbelík na kovový řetězec (nerezová ocel)	10005006000	2,5t/set	3kw/jednotka
5	Sukně	2	Délka: 9500 mm, šířka (přepravní povrch) 400 mm, Rychlost 10 m/min	Plastové zázraky Yangzhou	Uhlíková ocel, hrana sukně PVC, plně uzavřený dvěma násypky a přijímáním koryta, Výstup 40t/den	9500400500	1,5T/jednotka	3kw/jednotka
6	Ovládací pole (s dotykovou obrazovkou)	2		Šanghaj Haofuman		43010001000	0,1T/jednotka
7	Skladovací nádrž	1	SUS304 (3 mm), Svazek 1,8 m³	Huarong		Φ1200*7000	2t/jednotka

3. Sekce odstranění prachu

Sériové číslo

Název zařízení

Počet jednotek

Parametry zařízení

Výrobce

Poznámka

Rozměry

hmotnost

moc

1

72-bag-tašta sběratel prachu

10

Filtrační oblast 54㎡,

Koncentrace prachu <15g/m³,

Účinnost 99,5%, box Q235 (3 mm)

Huarong

Včetně pulzní tašky,

ovladač,

separátor olejové vody,

Universal Motor (úroveň energetické účinnosti 2),

NSK ložisko (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5t/jednotka

1,5 kW/jednotka

2

11kw fanoušek

6

Housing Q235 (4 mm)

Nantong Gaonan

Včetně importu a vývozu,

Globální motor (sekundární energetická účinnost)

1000*800*1500

0,4T/jednotka

11 kW/jednotka

4. Screeningová část

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Hexagonální síto	2	Housing Q235 (3 mm), Screen Sus304 (10 Mesh, 18 Mesh)	Huarong	NSK6312, strojové nohy 120603 čtvereční trubice, Motor Huanqiu (sekundární energetická účinnost), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1,5t/set	1,5 kW/jednotka
2	Drtič	2	Bydlení Q235 (12 mm), Obrazovka SUS304 (12 Mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Motor Huanqiu (sekundární energetická účinnost)	1000300400	0,3T/jednotka	2,2 kw/jednotka
3	Hopper	20	Válec Q235 (3 mm), Machine Foot L5#, objem 0,15㎡	Huarong		Q159*5000	1.1T/jednotka
4	Ovládací schránka	2		Šanghaj Haofuman	Withplc a dotyková obrazovka	43010001000	0,1/jednotka
5	Přenos šéfovaru	6	Shell materiál SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Motor Huanqiu (sekundární energetická účinnost), NSKFC207	Φ159*4000	0,8t/set	1,5 kW/jednotka

5. Sekce slinování

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Slinování pohyblivé postele	6	Válec bodyφ650 mm, materiál SUS304 (6 mm), oxidační délka 8m, Ovládání teplotního senzoru 17 bodů	Huarong	Včetně hlavní potrubí, plynového ventilu, kompenzátor, motýl ventil	1200*7500	2,5t/set
2	Skleněná rototor	6	plyn	Dongtai Instrument Factory		15005001500	0,3T/jednotka
3	Polofinitní produkt silo	6	Barrel Q235 (3 mm)	Huarong		Φ800*1200	0,3T/jednotka
4	Palivová peceelektrická pec	6	Shell SUS310S (6 mm), Vytápěcí trubice SUS310S, φ12,5*1,5	Huarong		Φ400*2500	0,8t/set	80 kW/jednotka
5	72-bag-tašta sběratel prachu	6	Filtrační oblast 54㎡, Koncentrace prachu <15g/m³, Účinnost 99,5%, Box Q235 (3 mm)	Huarong	Včetně pulzní tašky, ovladače, separátor olejové vody, Universal Motor (úroveň energetické účinnosti 2), NSK ložisko (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2,5t/jednotka	1,5 kW/jednotka

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
6	11KWFAN	6	Housing Q235 (4 mm)	Nantong Gaonan	Včetně importu a vývozu, Globální motor (sekundární energetická účinnost)	10008001500	0,4T/jednotka	11 kW/jednotka
7	L51 kořenového dmychadla	6	Rychlost 980r/min, Vstupní tok 13,6 m³/min, vybaveno šestistátním motorem 380V11KW	Shandong Ruibo	Včetně vstupních a výstupních tlumičů a základny	100008001000	1t/jednotka	15kw/jednotka
8	Chladicí postel	6	Barrel Q235 (6 mm)	Huarong		8005001000	0,3T/jednotka
9	Silo hotového produktu, vibrační stroj	6	Barrel Q235 (6 mm)	Huarong		400400500	0,1T/jednotka
10	Ovládací skříň (Withplc, dotyková obrazovka)	3		Šanghaj Haofuman		4508001850	0,25/jednotka

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
11	Spirálový šnek	6	Housing Q235, Φ89*4,5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Motor Huanqiu (sekundární energetická účinnost)	8008001600	0,3T/jednotka	0,75 kW/jednotka
12	Podavač	2	Housing Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Motor Huanqiu (sekundární energetická účinnost)	40040015000	0,8t/set	2,2 kw/jednotka
13	Úložný box	1	Housing Q235 (6 mm)	Huarong			1t/jednotka
14	Počítače a monitory	1		značka

6. Sekce sběru prachu výfukových plynů

Sériové číslo	Název zařízení	Počet jednotek	Poznámka	Rozměry	hmotnost
1	Místnost před léčbou	1
2	Q = 75000 m3/h	1	S diferenciálním tlakem a řadičem programu čištění
3	HEPA filtr	27
4	indukovaný tažný ventilátor	1	Q = 75000 m3/h, P = 3800PA variabilní frekvenční motor, K = 110-132KW
5	Testovací platforma	1
6	Výfuková trubka a dobře rám	1	φ1450*4 mm h = 18 m
7	Elektronický řídicí systém	1	Invertor Delta

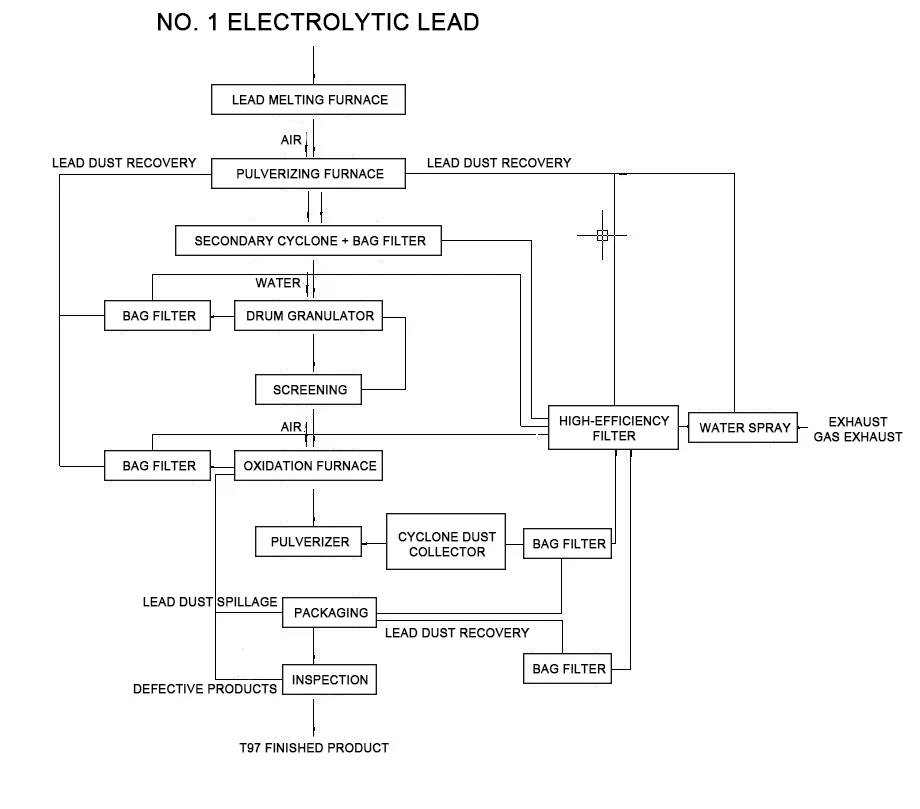

Proces výrobní linky Granular Red olova:

Red Lead Production Line Equipment

Seznam vybavení pro rozdrcení granule rozdrcené výrobní linky (Special)

Drtivá část

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
1	Silo, šroubovací dopravník	2	Bydlení Q235, φ89*4,5	Huarong	Rychlost reguluje motor	8008001600	0,3T/jednotka	1,5 kW/jednotka
2	Ultratefine RULVERIZER	2	Rychlost vřetena 3900R/min, Broušení jemnosti 320 Mesh, Výstup 480 kg/h, Objem vzduchu na výstupu 2170 m³/h (bez zatížení), Rychlost vzduchu při výstupu 35 m/s (bez zatížení)	Shengzhou, Zhejiang	Včetně rámu, krytu, kompenzátoru, absorbér šoku, Universal Motor (sekundární energetická účinnost)	22009001800	1,5t/set	Hostitel 22KW/UNIT Prodloužení 4 kW/jednotka
3	72-bag-tašta sběratel prachu	2	Filtrační oblast 54㎡, Koncentrace prachu <15g/m³, Účinnost 99,5%, Box Q235 (3 mm)	Huarong	Včetně pulzní tašky, ovladače, odlučovač olejové vody, elektrický ventil, Universal Motor (úroveň energetické účinnosti 2), NSK ložisko (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	250015003900	2t/jednotka	1,5 kW/jednotka
4	18,5 kW ventilátor	2	Housing Q235 (4 mm)	Nantong Gaonan	Včetně importu a vývozu, globálního motoru (sekundární energetická účinnost)	12006001500	0.6T/unit	18,5 kW/jednotka
5.	72-bag-tašta sběratel prachu	2	Filtrační oblast 54㎡, Koncentrace prachu <15g/m³, Účinnost 99,5%, Box Q235 (3 mm)	Huarong	Včetně pulzní tašky, ovladače, odlučovač olejové vody, elektrický ventil, Universal Motor (úroveň energetické účinnosti 2), NSK ložisko (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	150015003900	1t/jednotka	1,5 kW/jednotka

Sériové číslo	Název zařízení	Počet jednotek	Parametry zařízení	Výrobce	Poznámka	Rozměry	hmotnost	moc
6	Ovládací pole (Withplc, dotyková obrazovka)	2		Šanghaj Haofuman		43010001000	0,1/jednotka
7	7,5kw ventilátor	2	Housing Q235 (4 mm)	Nantong Gaonan	Včetně importu a vývozu, Globální motor (sekundární energetická účinnost)	600600800	0,3T/jednotka	7,5 kW/jednotka
8	Gravity Automatické obalové stroje	2	Balení kapacity: 40-100 pytlů/hodinu, Váhavý rozsah: 25 kg/taška, Přesnost vážení ± 0,2-0,3%, Power 5,5 kW	WUXI BANGYAO	Rychlost šití: 1800 ot / min, Tloušťka šití: 8 mm, Délka stehu: 6,5-11mm, Automatické lámání vlákna	200010002500	1,5t/set	5,5 kw/jednotka
9	Hvězdný podavač	4	V = 60-80 ℃, Tlak vzduchu 7236, průtok 3167, Rychlost 2800r/min	Jiangyin Fuxin		400*800	0,2T/jednotka	1,5 kW/jednotka
10	Skladovací nádrž	2	SUS304 (6 mm), Svazek 1,8 m³	Huarong	Barrel Sus304 (6 mm)	Φ1800*3000	1,2T/jednotka

Udržení procesu výrobní linky:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Proč si vybrat nové vybavení pro výrobu Red Lead?

· Optimalizovaný výkon: Zajišťuje, že se červené olovo vyrábí s nejvyšší možnou kvalitou a splňuje požadavky moderních průmyslových standardů.

· Nákladově efektivní: Navzdory svým pokročilým funkcím je vybavení navrženo tak, aby bylo nákladově efektivní a nabízí vysokou návratnost investic.

· Všestrannost: Vhodná pro širokou škálu aplikací, od tradičních průmyslových odvětví po rozvíjející se odvětví.

· Podpora a služba: Podporováno komplexní podporou a službou a zajištění toho, aby se uživatelé mohli spolehnout na zařízení pro dlouhodobé operace.
