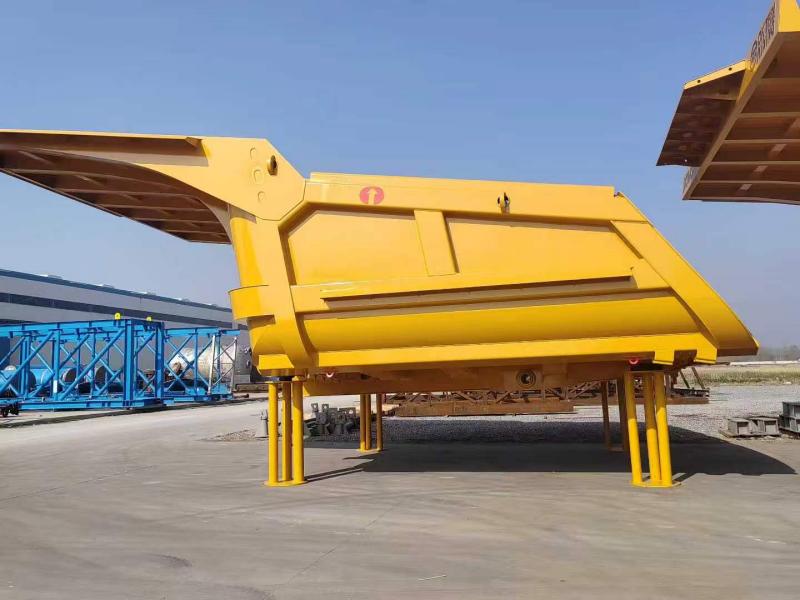

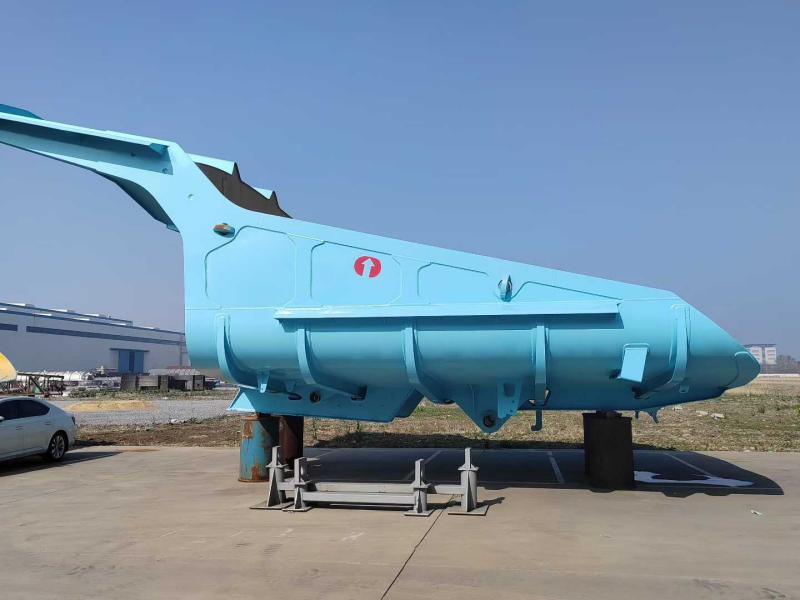

Nákladní korba těžkého důlního sklápěče

Nákladní korba těžkého důlního sklápěče Hongsheng je navržena s ohledem na skutečné, drsné provozní podmínky těžebních lokalit jako její základní předpoklad; hladce integruje vysoce pevné ocelové pláty odolné proti opotřebení a konstrukci optimalizovanou pomocí analýzy konečných prvků s hydraulickým zvedacím systémem sklápěče. Tato nákladní karoserie, která se vzdaluje od tradičních obdélníkových designů s plochým dnem, má bez zadních výklopných dveří lopatový profil s nepřetržitým sklonem. Tento design je doplněn vrstveným uspořádáním ocelí dvojí kvality NM400/NM450 odolných proti opotřebení: NM450 se používá pro podlahu a zóny s vysokým opotřebením, aby odolala kluznému oděru, zatímco NM400 je aplikována na nárazové zóny a horní ochranné desky, aby absorbovala náraz padajících kamenů. Kromě toho vnější skeletová struktura – skládající se z pěti podélných a devíti příčných žeber – v kombinaci s designem přechodu se zaobleným obloukem účinně rozptyluje napětí při velkém zatížení, čímž zabraňuje praskání svaru a deformaci desky.

Definice produktu a základní identita

Co je karoserie Rongsheng Cargo těžkého důlního sklápěče?

Jedná se o plně svařované monokokové konstrukční nosné lože speciálně přizpůsobené pro těžební vozíky s mechanickým pohonem třídy 50 až 100 tun. Nákladní karoserie těžkého důlního sklápěče, navržená bez tradičních zadních výklopných dveří (gate), využívá tvar „naběračky“ nebo „buldozeru“. Tato geometrie posouvá při zvedání těžiště dopředu a vytváří tak přirozenou rovinu skluzu.

Klíčové identifikační značky:

Konstrukce: 100% robotické + ruční svařování plným průvarem.

Geometrie: Zakřivená podlaha (banánový styl) se stoupajícím zadním úhlem ocasu.

Hardware: Integrované chrániče vyhazování kamenů a zesílené otočné výstupky.

Technické výhody a technická nadřazenost

1. Šikmý design „Ghost Floor“ (nulový přenos)

Naše inženýrská analýza globálních těžebních lokalit odhalila, že standardní obdélníková těla udrží až 3-5 tun lepivého materiálu na cyklus. Rongsheng to vyřešil odstraněním rovné podlahy. Nákladní korba těžkého důlního sklápěče se vyznačuje 13stupňovým souvislým stoupáním od krytu kabiny k zadnímu konci. Tento efekt „živé podlahy“ využívá gravitační zrychlení. Když se kladkostroj zapojí, náklad se zlomí a sklouzne jedním pohybem. Už žádné výkopy, žádné máchání kladivem na zmrzlý náklad.

2. Nauka o materiálu: Strategické vrstvení NM400 vs. NM450

Výběr správné třídy oceli je vyvážením rázové houževnatosti a čisté životnosti -1. Nepoužíváme jednu třídu pro celou jednotku; používáme strategii "Bi-Grade".

Podlaha a spodní bočnice (vysoké opotřebení): Osazeno NM450 pro vynikající odolnost proti kluznému oděru (tvrdost 420–480 HB).

Horní bočnice a přední kryt (High Impact): Osazeno NM400 pro vynikající houževnatost a stabilitu svaru (Tvrdost 360–440 HB).

Tato kombinace zajišťuje, že nákladní korba těžkého důlního sklápěče absorbuje nárazy padajících 500 kg balvanů bez praskání (NM400), zatímco podlaha vychyluje konstantní odpor těžby (NM450).

3. Integrace kostry "pětižeber devět-podélné".

Simulace analýzy konečných prvků (FEA) ukázaly, že lomy způsobené napětím obvykle vznikají ve svarech mezi podlahou a výztuhami. Proto spíše než jednoduše navaříme příčníky na plochou desku, integrujeme nosnou konstrukci do skořepiny. Vnější příhradový design "pět podélných a devíti křížových" funguje jako vazník. Rozkládá naloženou hmotu o hmotnosti 60+ tun po celé kolejnici podvozku, čímž zabraňuje deformaci „banánové slupky“ běžné u konkurenčních produktů.

Klíčové vlastnosti a funkční design

Optimalizovaná geometrie vychýlení horniny

Přední stříška vyčnívá ven a nahoru v úhlu 45 stupňů. To slouží dvěma kritickým funkcím pro nákladní korbu těžkého důlního sklápěče:

Ochrana: Odráží balvany od střechy kabiny a čelního skla.

Rozšíření objemu: Zvyšuje kapacitu úderu bez nebezpečného zvednutí těžiště.

Zesílená nárazová zóna ocasu

Zadní hrana je opatřena otěrovou lištou NM450 o dvojnásobné tloušťce. Během zpětného tažení (běžná praxe při čištění vysypávacích podložek) se standardní těla deformují. Naše zesílená záď si zachovává svůj lineární tvar a zajišťuje správné utěsnění zadních výklopných dveří (pokud jsou ve výbavě).

Technický list (specifikace)

Standardní specifikace pro nákladní korbu těžkého důlního sklápěče třídy 60 tun. Zakázkové dostupné inženýrství pro jiné užitečné zatížení.

Proč zvolit Rongsheng pro řešení pro těžkou těžbu?

Výběr dodavatele investičních celků je strategické rozhodnutí. Jiangsu Rongsheng Import And Export Co., Ltd. se odlišuje prostřednictvím „technické podpory metalurgie“. Nejsme obchodní společnost; jsme inženýři.

The Metallurgical Edge: Protože se naše mateřská společnost specializuje na zpracování oxidu olovnatého a těžké průmyslové zpracování (zařízení na výrobu oxidu olovnatého, tepelné inženýrství), máme vnitřní znalosti o vysokoteplotním namáhání a změnách krystalické struktury oceli -1. Tuto "logiku tepelného stresu" aplikujeme na svařování karoserií našich nákladních vozidel, čímž zajišťujeme minimalizaci HAZ (teplem ovlivněných zón).

Zakázková výroba: Neudržujeme „univerzální“ zásoby. Každá nákladní korba těžkého důlního sklápěče je reverzně zkonstruována tak, aby odpovídala specifickým upevňovacím bodům podvozku (otočné čepy a žebřinové rámy) vaší stávající flotily (CAT, Komatsu, BelAZ nebo XCMG).

Záruka na strukturální integritu: Nabízíme standardní strukturální záruku proti popraskání na hlavních podlahových deskách – důkaz našeho tepelného zpracování odlehčujícího pnutí po svařování.

Profil společnosti a globální stopa

Jiangsu Rongsheng Import And Export Co., Ltd. má své kořeny hluboko v těžké výrobě. Počínaje vysoce složitými výrobními linkami na výrobu oxidu olovnatého (obsluhující sektor baterií, skla a keramiky) společnost rozšířila své odborné znalosti v oblasti „manipulace s těžkými břemeny“ do sektoru těžební logistiky.

Naše hlavní kompetence:

Zaměření na výzkum a vývoj: Vedeno zkušenými inženýry s více než 10 lety v aplikacích opotřebení oceli.

Globální servis: Poskytujeme technické pokyny na místě pro první instalace.

Kvalita především: Každá nákladní korba těžkého důlního sklápěče prochází kontrolou magnetických částic (MPI), aby se zjistily podpovrchové vady svarů před pískováním a lakováním.

Doporučení pro přepravu a instalaci

Vzhledem k objemové velikosti nákladní nástavby těžkého důlního sklápěče se přeprava obvykle provádí prostřednictvím plochých regálových kontejnerů nebo plavidel pro rozbití.

Předmontáž: Těleso je svařeno jako jeden celek.

Povrchová úprava: Dvousložkový epoxidový základní nátěr (Ochrana proti korozi pro námořní přepravu) + Polyuretanový vrchní nátěr (odolnost vůči UV záření).

Instalace na místě: Náš tým poskytuje pokyny pro šrouby pro vyrovnání válce kladkostroje, aby se zabránilo zkroucení nového těla.

Často kladené otázky (FAQ)

Otázka: Mohu namontovat vaši karoserii Cargo na podvozek jiné značky (např. Komatsu HD785)?
A: Ano. Jiangsu Rongsheng Import And Export Co., Ltd. navrhuje nákladní karoserii těžkého důlního sklápěče tak, aby vyhovovala značce. K výrobě správného montážního pomocného rámu vyžadujeme vaše původní rozměry podvozku (průměr otočného čepu, šířka žebříkového rámu, zdvih válce kladkostroje).

Otázka: Jak si mohu vybrat mezi vrátkovým tělem a bezbránovým scoopovým tělem?
Odpověď: Pokud vozíte jemný písek nebo kamenivo, brána zabrání "pilování" hromady. Pokud vozíte odstřelenou skálu nebo demoliční suť, naše standardní konstrukce naběrače bez brány nabízí vyšší rychlosti vysypávání a nulovou údržbu brány. Poradíme na základě vaší hustoty materiálu.

Otázka: Jaká je dodací lhůta pro těžkou nákladní nástavbu těžařského sklápěcího nákladního vozu na zakázku?
A: Standardní těla vyžadují 30-45 dní. Zakázková výroba (včetně kontroly výkresu a výroby vzoru) vyžaduje 45–60 dní plus čas přepravy po moři.

Otázka: Poskytujete šrouby vložky?
A: Ano. Dodáváme kompletní hardwarovou sadu včetně miskovitých čtvercových vložek hlavy a pryžových podložek pro tlumení vibrací, které zajišťují, že vložky NM450 zůstanou těsně u hlavní podlahové desky.

Kontaktujte technickou podporu

Máte specifické požadavky na užitečné zatížení nebo vzory opotřebení ze svého současného vozového parku?

Kontaktujte nás/ Naše inženýrské oddělení naJiangsu Rongsheng Import And Export Co., Ltd.Poskytneme předpověď opotřebení pomocí analýzy konečných prvků (FEA) pro nákladní korbu těžkého důlního sklápěče speciálně pro podmínky vašeho těžebního místa.
