Jak porozumět kódům modelu čerpadla? Průvodce po DG, D, CQ a dalších řadách odstředivých čerpadel

Při výběru průmyslových čerpadel se technici a nákupní týmy často setkávají s kódy modelů, jako jsou DG, D, CQ, CD a další kombinace písmen.

Pro mnoho kupujících mohou tato písmena vypadat jako jednoduché názvy produktů. Kódy modelů čerpadel však obvykle obsahují užitečné informace o produktové řadě, konstrukčním návrhu nebo kategorii použití.

Je však třeba poznamenat jeden důležitý bod: neexistuje žádný univerzální standard pojmenování písmen modelů čerpadel. Různí výrobci mohou definovat své vlastní produktové řady odlišně. Přesný význam kódu čerpadla by proto měl být vždy potvrzen prostřednictvím technické dokumentace výrobce.

Tento článek uvádí horizontální vícestupňové odstředivé čerpadlo řady DG jako příklad, který vysvětluje, jak se obecně rozumí kódům modelů čerpadel a jak lze rozlišit různé řady čerpadel.

Co znamenají písmena v modelech čerpadel?

Modely průmyslových čerpadel se obvykle skládají z písmen, číslic a symbolů. Písmena obvykle označují řadu čerpadel nebo konstrukční kategorii, zatímco čísla často poskytují informace související s konstrukčními parametry.

Například:

Horizontální vícestupňové odstředivé čerpadlo řady DG

V tomto modelu:

• DG představuje řadu čerpadel
• Následující čísla, v závislosti na pravidlech pro pojmenování výrobce, mohou představovat konstrukční parametry, jako je průtok, dopravní výška nebo počet stupňů

Přesný význam se však u jednotlivých výrobců liší. Kupující by neměli soudit čerpadlo pouze podle písmen v názvu modelu. Kompletní specifikace produktu a technická dokumentace jsou stále základem pro výběr čerpadla.

Co znamená „DG“ u čerpadla řady DG?

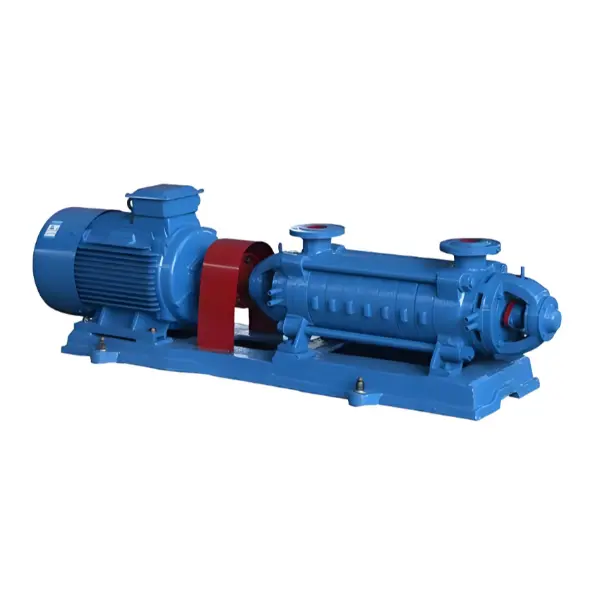

Horizontální vícestupňové odstředivé čerpadlo řady DG je typ průmyslového odstředivého čerpadla s horizontální, jednosací, vícestupňovou konstrukcí.

Čerpadlo řady DG obecně zahrnuje následující konstrukční vlastnosti:

• Návrh horizontální instalace
• Konstrukce s jedním sáním
• Vícestupňové uspořádání oběžného kola
• Konstrukce tělesa sekčního čerpadla
• Součásti rotoru včetně oběžných kol a vyvažovacího kotouče

Čerpadlo řady DG je určeno pro dopravu kapalin, které neobsahují pevné částice a nemají korozivní vlastnosti.

Podle specifikací produktu je použitelný rozsah teplot kapaliny:

-20 °C až 105 °C

Vstupní tlak by měl být:

Méně než 0,6 MPa

Jak porozumět číslům v modelech čerpadel?

Kromě písmen poskytují důležité informace také čísla v modelech čerpadel.

Některé modely vícestupňových odstředivých čerpadel mohou například používat formáty, jako jsou:

DG46-50×6

V tomto typu formátu pojmenování:

• DG — řada čerpadel
• 46 — obvykle souvisí s indikací průtoku
• 50 — obvykle souvisí s jednostupňovou indikací hlavy
• 6 — počet stupňů čerpadla

Různí výrobci však mohou používat různé metody pojmenování.

Při výběru čerpadla je třeba zkontrolovat číslo modelu společně s:

• Požadavky na průtok
• Požadavky na hlavu
• Vlastnosti kapaliny
• Provozní teplota
• Podmínky instalace

Proč existují různé řady čerpadel?

Průmyslové aplikace mají různé provozní požadavky. Výrobci obvykle vyvíjejí různé řady čerpadel na základě konstrukce čerpadla, hydraulického designu, metod těsnění a podmínek použití.

Struktura čerpadla

Různé série mohou mít různé struktury, jako například:

• Horizontální nebo vertikální provedení
• Jednostupňová nebo vícestupňová struktura
• Různá uspořádání sání

Každý design je vyvinut pro specifické požadavky aplikace.

Hydraulický design

Vnitřní hydraulická konstrukce čerpadla ovlivňuje způsob přenosu kapalné energie.

Vícestupňové odstředivé čerpadlo používá více oběžných kol uspořádaných na rotoru, zatímco jednostupňové čerpadlo používá jedno oběžné kolo. Konstrukční rozdíl ovlivňuje výběr čerpadla pro konkrétní systém.

Konstrukce těsnění hřídele

Řada čerpadel se také může lišit v uspořádání těsnění.

• Mechanická ucpávka
• Těsnění obalu

Vhodná těsnící struktura závisí na konstrukci čerpadla a provozních požadavcích.

Jaký je rozdíl mezi čerpadly řady DG a D?

V mnoha tradičních klasifikacích čerpadel jsou čerpadla řady D a DG spojena s horizontálními vícestupňovými konstrukcemi odstředivých čerpadel.

Přesný rozdíl mezi D a DG však závisí na klasifikaci produktu výrobce.

Není přesné jednoduše předpokládat, že DG je vždy lepší než D, nebo že D a DG jsou zcela odlišné typy čerpadel.

Co znamená CQ v modelech čerpadel?

Na rozdíl od čerpadel řady DG není CQ univerzální zkratkou používanou všemi výrobci čerpadel.

Různé společnosti mohou používat CQ jako kód produktové řady pro různé konstrukce čerpadel.

Při kontrole čerpadla řady CQ by kupující měli potvrdit prostřednictvím:

• Katalog výrobce
• Specifikace produktu
• Technické výkresy
• Popisy produktů

Správná interpretace závisí na vlastním klasifikačním systému výrobce.

Jak rychle identifikovat správnou řadu čerpadel?

Potvrďte čerpací médium

První kontrola:

• Jaká kapalina se bude přenášet?
• Obsahuje pevné částice?
• Je to žíravé?

Například čerpadlo řady DG je navrženo pro kapaliny bez pevných částic nebo korozivních vlastností.

Zkontrolujte provozní podmínky

Mezi důležité podmínky patří:

• Teplota kapaliny
• Vstupní tlak
• Systémové požadavky

Pochopte strukturu čerpadla

Před výběrem čerpadla potvrďte:

• Jednostupňové nebo vícestupňové provedení
• Horizontální nebo vertikální konstrukce
• Typ sání

Přečtěte si úplné technické informace

Název modelu čerpadla je pouze prvním krokem. Profesionální výběr by měl také vzít v úvahu specifikace produktu, technické výkresy, provozní požadavky a doporučení výrobce.

Proč by kupující měli rozumět kódům modelů čerpadel?

Lepší komunikace s dodavateli

Znalost základního významu řady čerpadel pomáhá kupujícím jasněji popsat jejich požadavky.

Vyvarujte se nesprávného výběru

Pochopení klasifikace čerpadel snižuje riziko výběru čerpadla pouze na základě vzhledu nebo ceny.

Jednodušší srovnání produktů

Kupující mohou efektivněji porovnávat různé rodiny čerpadel tím, že porozumí jejich konstrukčním rozdílům.

Kódy modelů čerpadel, jako jsou DG, D a CQ, se používají k identifikaci různých sérií čerpadel nebo konstrukčních kategorií.

Horizontální vícestupňové odstředivé čerpadlo řady DG představuje konstrukci čerpadla s horizontální, jednosací, vícestupňovou strukturou pro dopravu vhodných čistých kapalin za specifikovaných provozních podmínek.

Samotná písmena čerpadla však nemohou určit, zda je produkt vhodný pro konkrétní aplikaci.

Správnou metodou výběru je vyhodnocení kompletních provozních podmínek, včetně čerpaného média, teploty, požadavků na tlak, podmínek instalace a technických specifikací poskytnutých výrobcem.
